作者：朱云峰    审核：崔升   上传：李博雅

镁基氢化物是具有潜在应用价值的储氢材料之一，但其具有动力学缓慢和热力学稳定的缺点。针对该问题，中心氢能源材料团队分别采用氢化燃烧合成和机械球磨，氢化化学气相沉积工艺改善镁基储氢材料性能。相关工作已发表于Adv. Mater.，J. Mater. Chem. A，Chem. Comm.等国际知名期刊。

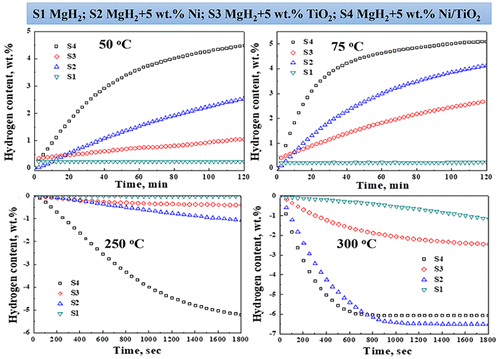

近期，中心氢能源材料团队通过水热法制备Ni@TiO₂复合催化剂，并通过机械球磨技术将该催化剂引入到经氢化燃烧合成制备的MgH₂中。该复合催化剂的添加，显著改善了镁基储氢材料的储氢性能，尤为突出的是在50 ºC时，该体系在120 min吸氢容量达到4.5 wt.%。此外，该工作为通过构建高效催化剂改善储氢材料性能提供了新思路。相关工作发表在材料领域国际知名期刊ACS Applied Materials & Interfaces, 2018, 10 (30): 24975–24980 (IF: 8.097): Remarkable Synergistic Catalysis of Ni-Doped Ultrafine TiO₂ on Hydrogen Sorption Kinetics of MgH₂。（第一作者：张纪光讲师；通讯作者：朱云峰教授）

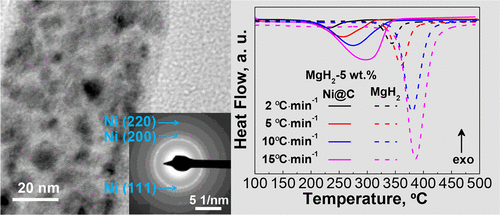

    此外，该团队通过煅烧Ni的络合物，成功制备了一维碳负载纳米金属镍催化剂，并研究了该催化剂对MgH₂储氢性能的影响。结果表明：一维碳载纳米镍催化剂的添加，有效改善了MgH₂的脱氢性能，其脱氢表观活化能由146.4 kJ/mol降低至66.5 kJ/mol，同时该复合体系具有良好的循环稳定性。相关工作发表在ACS旗下能源材料新刊ACS Applied Energy Materials, 2018, 1(3): 1158-1165: Facile Synthesis of Carbon Supported Nano-Ni Particles with Superior Catalytic Effect on Hydrogen Storage Kinetics of MgH₂。（第一作者：马仲亮博士生；通讯作者：朱云峰教授，李李泉教授）

    上述工作得到了江苏先进无机功能复合材料协同创新中心、江苏省优势学科、国家自然科学基金及江苏省自然科学基金等项目的资助和支持。

版权所有©必赢bwin线路检测中心
